光學鍍膜反射鏡對實際系統光傳輸效率的影響
在光學系統設計與集成中，反射鏡鍍膜的選擇是決定系統最終性能的關鍵環節，它影響遠超單一的反射率參數，而且直接作用于系統的總光通量、熱穩定性、信號質量與長期可靠性。在本次中，我們將結合實際工程應用信息出發，對比分析不同鍍膜材質如何真實地影響光在系統中的傳輸效能。
一、從“反射率”到“系統光能利用率”
反射率（R）是單個界面的性能指標，而系統光能利用率是串聯所有光學元件后的總輸出，它由損耗（包括吸收A、散射S）決定：光能利用率 ≈ R? × R? × … × R? × (1 - S?) × … × (1 - S?)。微小的單點差異會被系統級聯放大。
二、不同鍍膜材質的實際應用效能對比
我們以一個典型的中等復雜度光路為例進行分析：該光路包含4個反射鏡面，工作波長為1064nm（常見于激光加工與測距），入射激光為連續波，功率50W。
場景設定：評估三種主流鍍膜方案
方案A：常規保護鋁膜
方案B：常規保護銀膜
方案C：全電介質高反膜（針對1064nm優化）
基于行業可穩定量產的平均性能參數對比如下：
| 評估維度 | 常規保護鋁膜 (A) | 常規保護銀膜 (B) | 全電介質高反膜 (C) |
| 單面反射率 (R) | ~90% | ~96% | >99.5% |
| 單面吸收率 (A) | ~8% | ~3% | <0.2% |
| 單面散射損耗 (S) | ~2% | ~1% | ~0.3% |
| 系統總光通量 | 0.90? ≈ 65.6% | 0.96? ≈ 84.9% | 0.995? ≈ 98.0% |
| 系統總光能損失 | 34.4% (主要：吸收) | 15.1% | 2.0% |
| 實際出射功率 | ~32.8W | ~42.5W | ~49.0W |
| 轉化為熱量的功率 | ~16.0W | ~6.0W | ~0.4W |
| 關鍵影響 | 效能低，熱負荷大 | 效能與熱的平衡點 | 效能極高，熱影響極小 |
三、深度分析：效能差異如何轉化為實際系統表現
1. 對有效工作功率與信噪比的影響
直接影響：方案B（銀膜）相比方案A（鋁膜），在系統末端獲得的有效光功率高出約9.7W（相對提升29.5%）。這意味著：
在材料加工中，切割/焊接速度可能提升或可處理更厚的材料。
在激光雷達中，回波信號強度提升，直接轉化為數米至十數米的潛在有效探測距離延伸或更佳的點云密度。
在光譜檢測中，信噪比（SNR）獲得顯著改善，有利于檢測微弱信號。
間接影響：方案C（介質膜）將幾乎全部光能用于工作，實現了能量利用的最大化，是追求極限效率場景的唯一選擇。

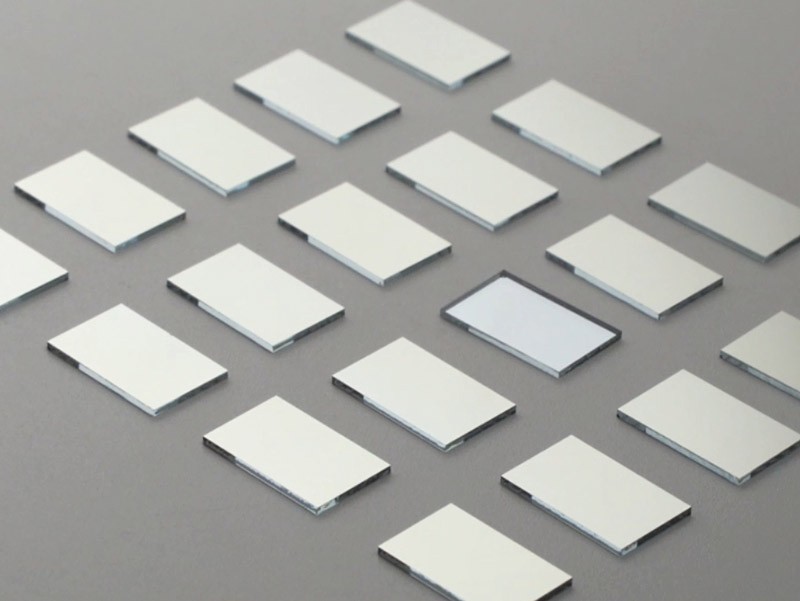

（鍍銀反射鏡）
2. 對系統熱管理與長期穩定性的影響
熱量累積：鋁膜系統將約16W的激光功率轉化為鏡片熱量，而銀膜約為6W，介質膜則低于0.5W。
熱透鏡效應：鋁膜反射鏡在持續工作下，因升溫導致面形變化，會引入顯著的波前畸變，使光束質量（M2因子）劣化，影響聚焦光斑尺寸和能量分布。這對于精密加工和高斯光束傳輸是致命缺陷。
熱致漂移：機械結構因受熱膨脹導致光路微變，影響長時工作的精度。銀膜和介質膜方案將此問題大幅緩解。
冷卻需求：高熱負荷方案需要更強力、更精密的冷卻系統，增加了系統復雜性和成本。

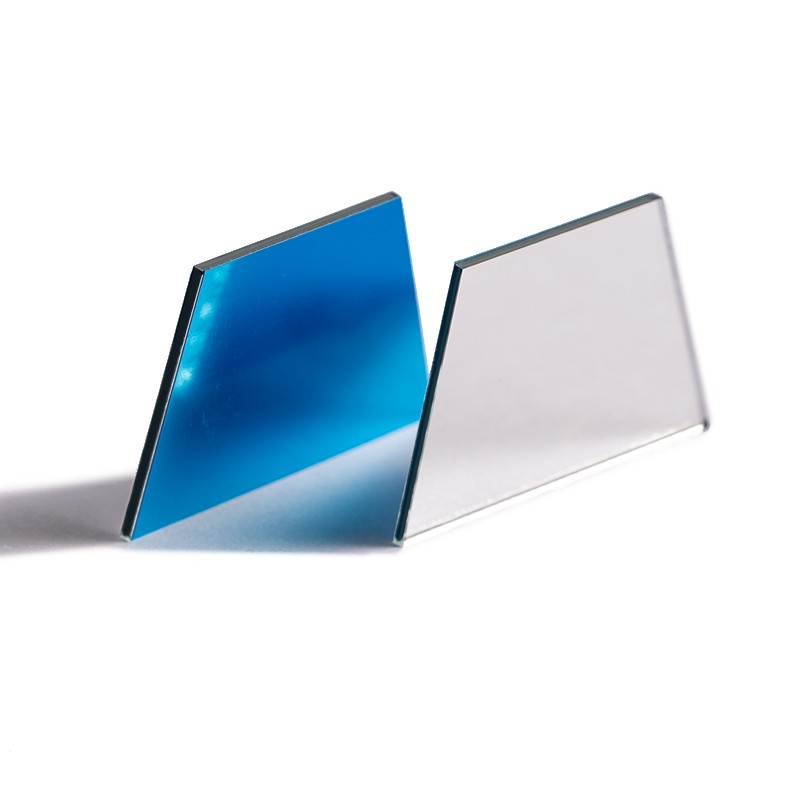

（鍍鋁反射鏡）
3. 對光束質量（波前）的影響
損耗不僅來自吸收和散射，還有相位擾動。
金屬膜：由于電場會穿透金屬表層極薄區域，引入一個微小的相位延遲（Goos-H?nchen位移），并在多次反射后可能對波前產生可測影響。
介質膜：基于干涉原理，設計良好的介質膜對波前的擾動遠小于金屬膜，能更好地保持光束的原始特性，這對干涉測量、超快激光和量子光學等應用至關重要。

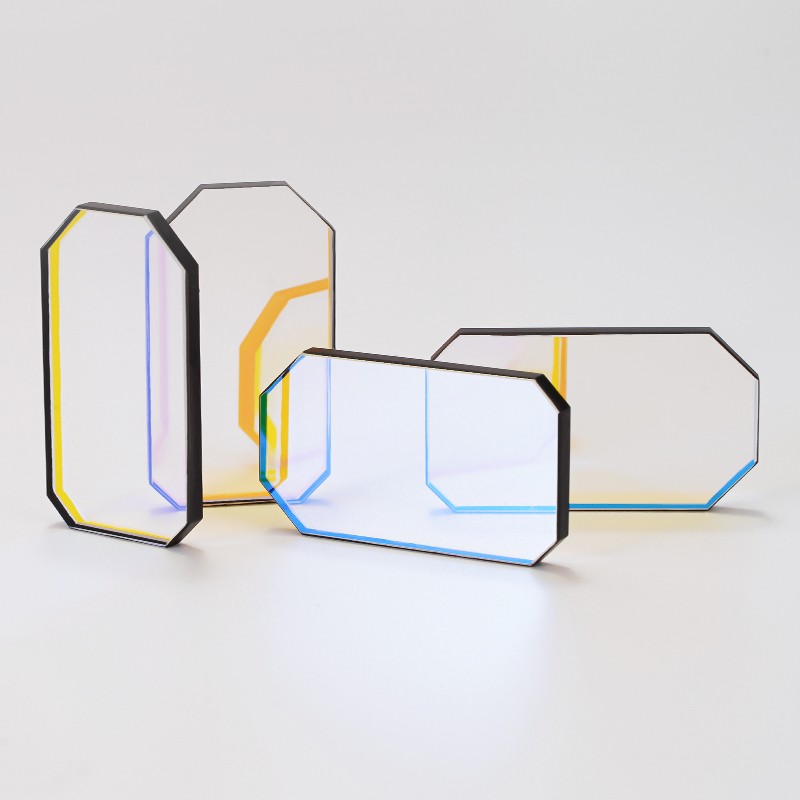

（355-415反射鏡）
4. 環境適應性帶來的長期效能維持
銀膜的風險：盡管有保護層，但在高溫高濕或含硫/氯的工業環境中，性能可能隨時間緩慢衰減。其初始96%的反射率，在嚴苛環境下數年后可能降至94%甚至更低，系統效能隨之下降。
鋁膜與金膜：化學性質更穩定，長期反射率衰減曲線更平緩。金膜在紅外區尤其穩定。
介質膜：性能最穩定，但膜層怕污染，潔凈環境使用壽命極長。

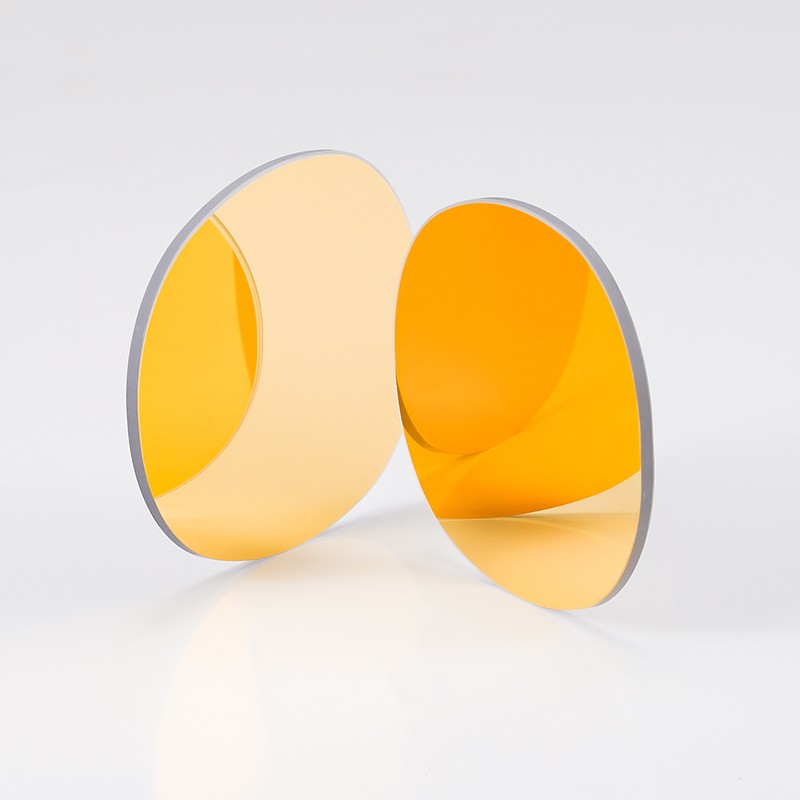

（鍍金外反反射鏡）
四、鍍膜選擇是一項系統級工程決策
選擇反射鏡鍍膜，本質上是為整個光學系統的 “效能”、“穩定”與“成本” 三角關系進行定位：
追求極致效能與光束質量，且工作波長固定 → 全電介質高反膜是不二之選，需承擔更高成本和更嚴苛的使用環境要求。
在寬光譜或可見-近紅外波段尋求顯著的效能提升與良好的熱管理 → 常規保護銀膜是最具性價比的升級路徑，其帶來的系統級光通量和熱負荷改善是確定且顯著的。
應對紫外、極寬光譜、強腐蝕環境或極端成本約束 → 常規保護鋁膜仍然是可靠的基礎解決方案，但需在設計時充分考慮其帶來的光能損耗和熱管理挑戰。
因此，一個負責任的鍍膜選擇，始于對系統工作波長、功率、光路復雜度、使用環境和總擁有成本的綜合審視。理解不同鍍膜材質帶來的真實、量化的系統級影響，是做出最優工程設計決策的基礎。
