在現代顯微成像技術中，濾光片作為不可或缺的光學元件，扮演著至關重要的角色。如果說物鏡的凹凸透鏡是為觀察者放大圖像，那么濾光片便是對圖像信息進行塑造與定義的“巧手”。它們通過精密的波長選擇、相位調制與能量調控，從根本上決定了圖像的對比度、分辨率、信噪比與成像深度。下面，我們將從不同顯微鏡技術的應用場景出發，解析濾光片如何作為關鍵變量，直接影響到最終的成像性能。

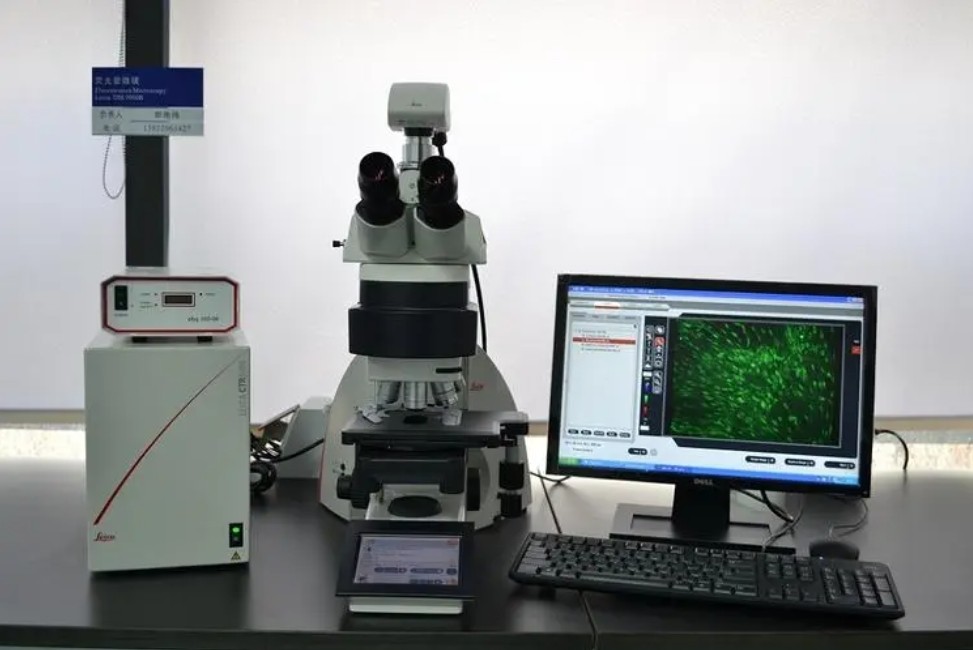

（熒光顯微鏡）

一、熒光成像中的光譜博弈：信噪比最大化

熒光顯微鏡的核心挑戰在于從強烈的激發背景中分離出微弱的熒光信號。這完全依賴于由激發濾光片、發射濾光片和二向色鏡組成的濾光片組。

激發濾光片的光譜純度控制

激發濾光片帶寬的寬窄直接影響成像的精準度。窄帶濾光片（半高寬10-15nm）能將激發光源限制在熒光團的最佳吸收峰附近，這一設計基于兩個關鍵原理：一是減少非目標熒光團的交叉激發，降低背景熒光；二是降低樣本的光毒性，這對活細胞長時間觀測至關重要。然而，帶寬過窄會(huì )損失激發光強度，需要在高特異性與足夠信號強度之間取得平衡。

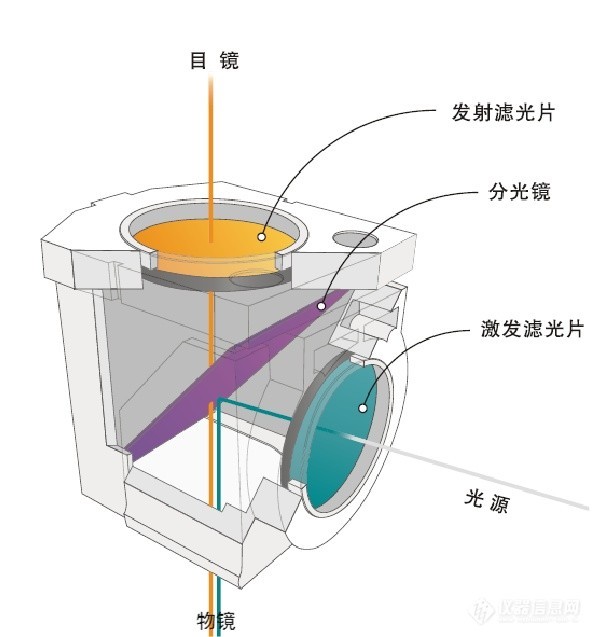

（熒光顯微鏡結構圖）

發射濾光片的透過與阻擋藝術

發射濾光片的性能由兩個看似矛盾卻需兼顧的參數決定：峰值透過率與截止深度。高透過率（>90%）確保最大程度收集珍貴的熒光光子，而高截止深度（OD>6）則嚴格阻擋激發光的泄漏和樣本的自發熒光?，F代高性能濾光片采用硬膜鍍層技術，在關鍵波段邊緣實現陡峭的過渡，這種設計顯著提升了多色成像中各通道的色彩純度。

二向色鏡的角度依賴性

二向色鏡的分光特性隨入射角變化——這一常被忽視的參數在實際應用中至關重要。當光線以大角度入射時，其反射/透射波段會(huì )發生藍移。在高數值孔徑物鏡下，大角度光線較多，設計時必須考慮這一效應，否則會(huì )導致激發效率下降或信號泄漏。

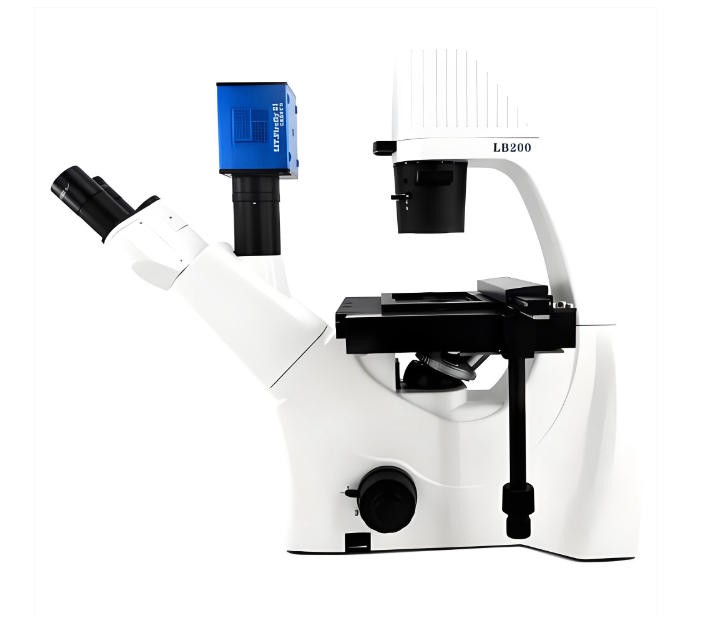

（倒置相差顯微鏡）

二、相差成像的空間濾波：將不可見變?yōu)榭梢?jiàn)

對于未染色的透明樣品，相差顯微鏡通過獨特的空間濾波技術，將樣本折射率差異引起的相位變化轉換為肉眼可辨的明暗對比。

環形相位板的精密設計
相差顯微鏡的核心是一種特殊濾光片——環形相位板。該元件位于物鏡后焦面，其環形區域鍍有既能產生λ/4相位延遲又能適度吸光的薄膜。相位延遲的精度至關重要：誤差超過±5%就會(huì )明顯降低圖像對比度。吸光膜的光密度通?？刂圃?0-90%，其作用是均衡直射光與衍射光的強度比，使干涉對比達到最優。

對齊精度的苛刻要求
環形光闌與相位板的空間共軛關系必須精確匹配。即使微小的橫向錯位（>5%的環形寬度）也會(huì )導致圖像出現非對稱陰影，嚴重影響觀察。這種空間濾波器的對齊精度要求甚至超過許多光譜濾光片的安裝要求，體現了濾光片作為空間調制器的另一維度價值。

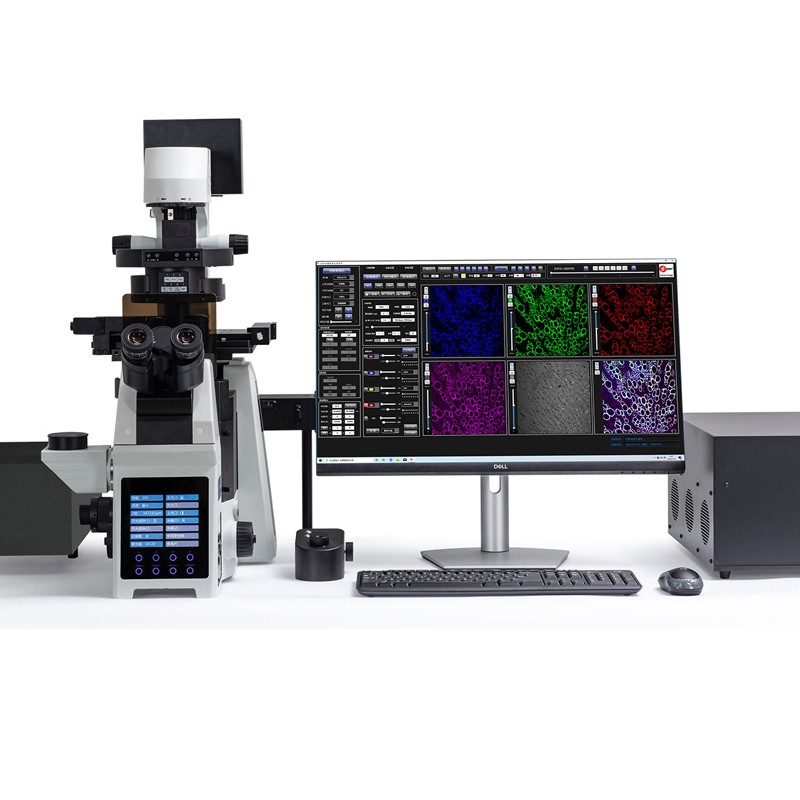

（激光掃描共聚焦顯微鏡）

三、共聚焦成像的三維凈化：超越針孔的濾光屏障

激光掃描共聚焦顯微鏡通過針孔實現光學切片，而濾光片在此系統中提供了不可或缺的補充凈化。

帶外抑制的三維影響
共聚焦系統的軸向分辨率不僅取決于針孔尺寸，還與濾光片的帶外抑制能力直接相關。即使針孔阻擋了大部分離焦光，激發激光的瑞利散射和反射仍可能進入探測通道。高水平帶外抑制（尤其在激光波長處OD>6）能消除這些背景，確保光學切片的“薄”與“凈”。實驗表明，在相同的針孔設置下，使用帶外抑制更強的濾光片可將三維重建的信噪比提升2-3倍。

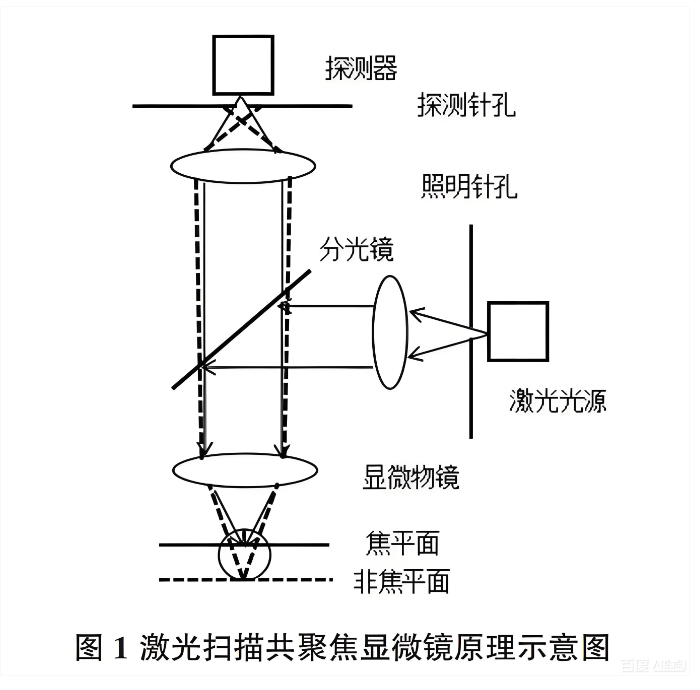

（激光掃描共聚焦顯微鏡原理示意圖）

熱穩定性的時間維度考量

在高功率激光長時間掃描下，濾光片基材和鍍層因吸收熱量而產生溫升，導致中心波長漂移（通常向長波方向）和透過率下降。優質濾光片采用熱膨脹系數匹配的設計和特殊散熱結構，確保在連續工作數小時內光譜特性穩定。這一參數對定量熒光成像和長時間活細胞觀察尤為關鍵。

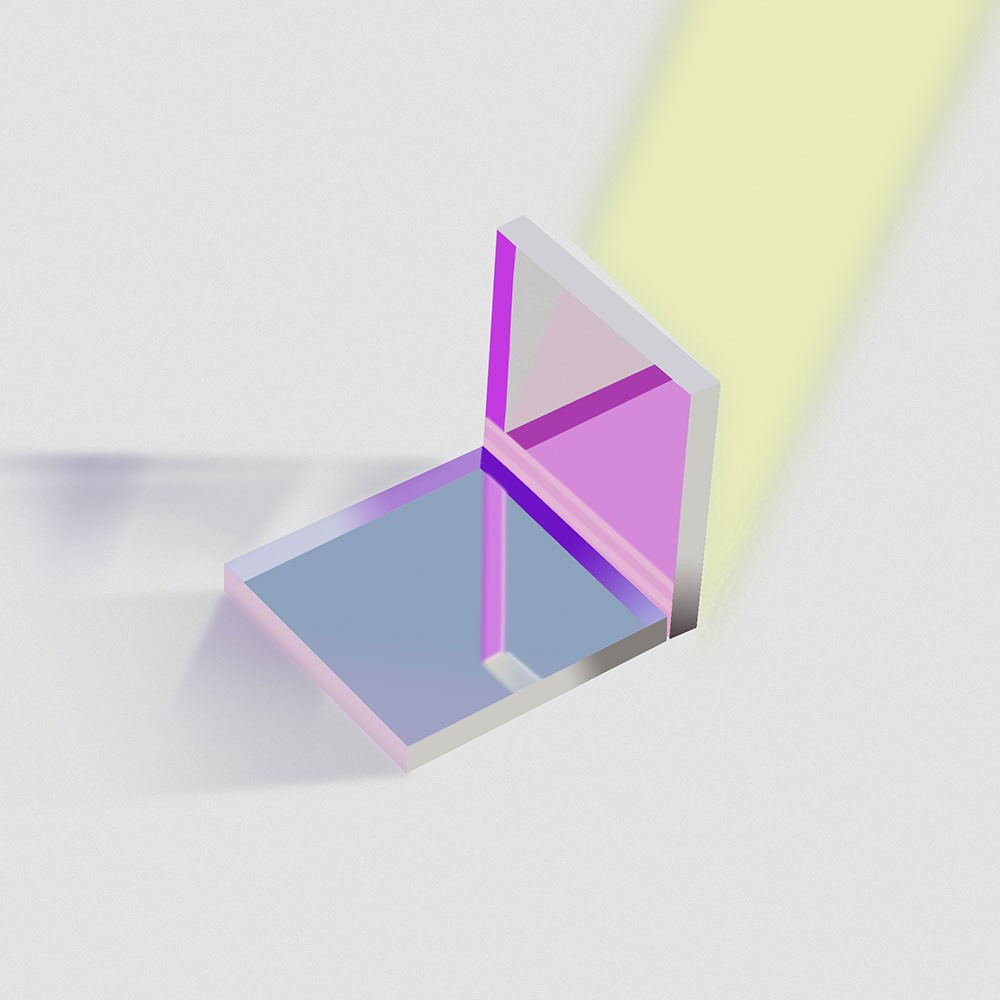

（透藍反綠二向色鏡）

四、不同應用場景的參數權衡策略

活細胞長時間成像

首要考慮光毒性和光漂白控制。應選擇激發帶寬較窄的濾光片以減少非特異性激發，同時發射濾光片需具有極高的帶外抑制能力以延長有效成像時間。此時可適度犧牲絕對透過率（選擇85%而非93%的透過率）以獲得更好的阻擋效果。

弱信號樣本觀測
對于熒光蛋白表達量低或量子產率低的染料，信號強度成為主要矛盾。應選擇激發帶寬稍寬、發射濾光片透過率最高的配置，同時搭配高量子效率的探測器。二向色鏡的過渡斜率可以稍緩，以收集更多邊緣波長的光子。

多色同時成像
在需要同時捕獲多個熒光通道的實驗中，各濾光片組的串擾水平是首要指標。要求各通道的激發和發射波段分離清晰，二向色鏡的切割邊陡峭。通常需要定制設計的濾光片組以達到最優的多色分離效果。

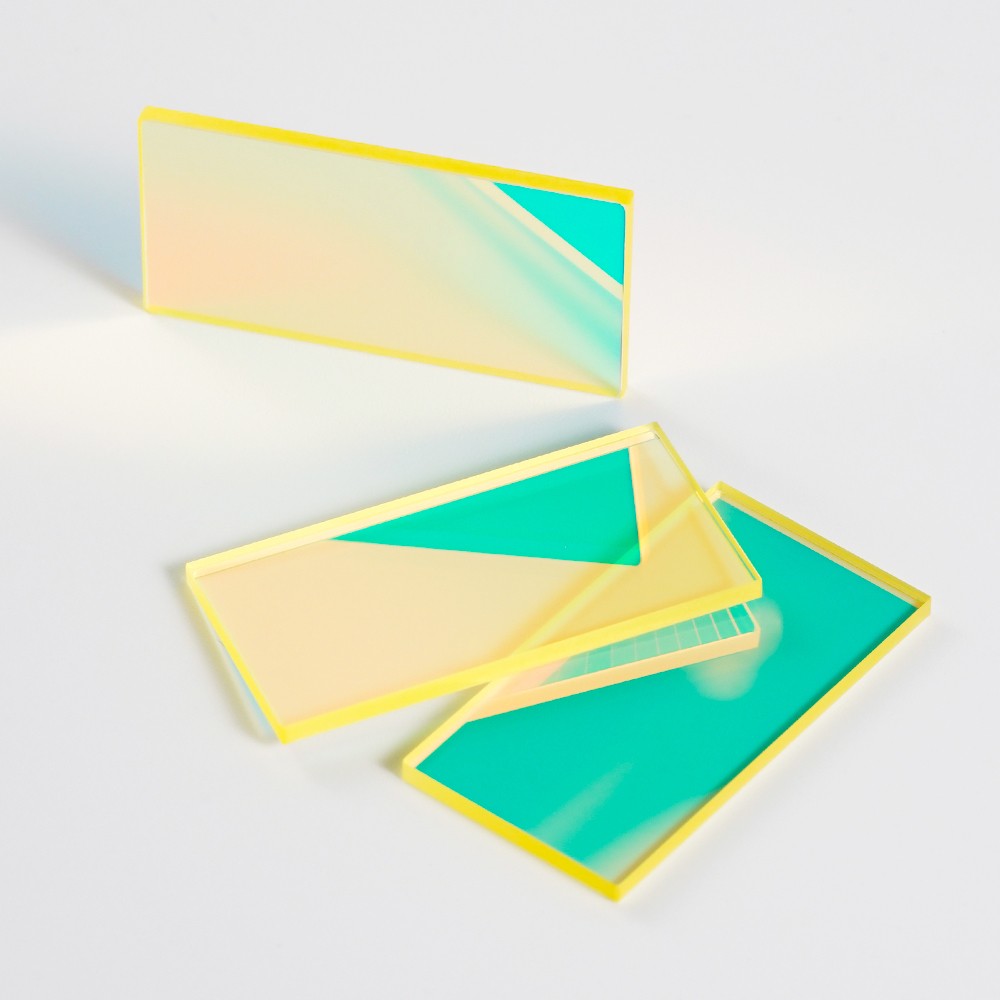

（BP532帶通濾光片）

五、技術前沿：智能濾光片的興起

傳統濾光片的光學特性一旦制備完成便固定不變，而新興的可調諧濾光技術正在改變這一范式。聲光可調諧濾光片（AOTF）通過改變射頻頻率，可在微秒級切換透過波長，實現無機械運動的多光譜掃描。液晶可調諧濾光片（LCTF）則通過電場控制液晶分子的排列，實現連續波長調諧。這些“智能”濾光片使得一臺顯微鏡能夠動態適應不同的染色方案和觀測需求，代表了濾光片技術從靜態篩選到動態調控的演進方向。

濾光片在顯微鏡系統中的作用遠不止簡單的“濾鏡”，它們是光譜維度、空間維度乃至時間維度上的精密調控器。從決定熒光圖像的對比度，到賦予透明樣本可見的形態，再到保障三維成像的純凈度，濾光片的每一個參數——中心波長精度、帶寬控制、透過率與截止深度的平衡、熱穩定性以及空間結構精度——都直接寫入最終的成像結果。

理解這些參數背后的光學原理及其相互制約關系，是優化顯微成像實驗設計的關鍵。在選擇濾光片時，應基于具體的樣本特性、觀測目標和量化需求，進行系統的參數權衡，使這層“光之篩網”既能有效排除噪聲干擾，又能最大程度保留真實的生物信息，最終讓顯微鏡不僅看得見，更能看得清、看得真、看得深。
