濾光片：工業視覺機器的精準之眼
在高速運轉的現代工業流水線上，機器視覺系統如同不知疲倦的“質檢員”和“導航員”，精準捕捉產品瑕疵、引導機械臂操作、讀取微小字符。然而，復雜的光學環境——刺眼的反射光、變幻的環境光、目標信號的微弱——常是精準識別的最大挑戰。此時，工業視覺濾光片便成為幕后功臣，通過精密的光學調控，讓“機器之眼”穿透干擾，洞悉本質。

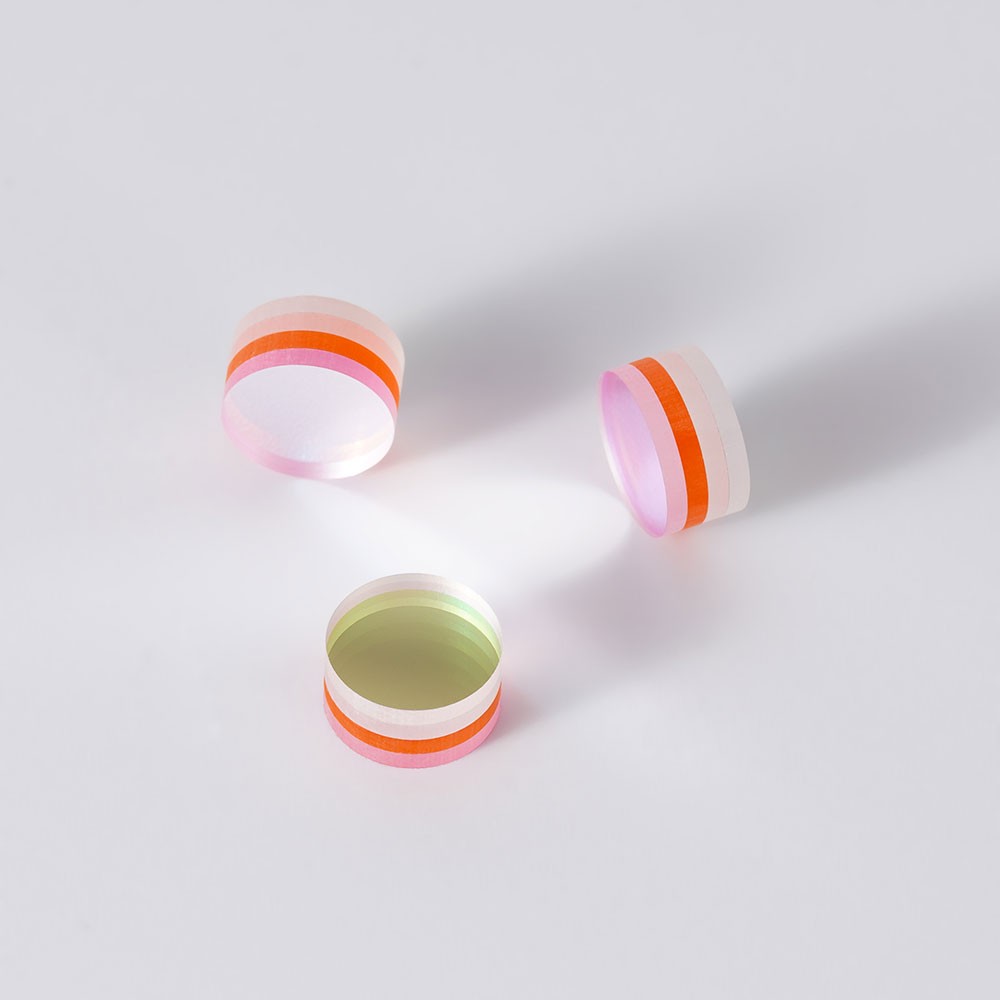

（NBP635窄帶濾光片-激埃特原創(chuàng )圖）
一、核心戰場：濾光片賦能的工業視覺設備
1.外觀缺陷檢測機：嚴苛把關產品表面劃痕、污漬、凹坑、色差、印刷不良，應用于電子元件、汽車零部件、玻璃、塑料制品等領域。
2.高精度尺寸測量?jì)x：非接觸式快速測量工件關鍵尺寸（長度、寬度、孔徑、位置度），保障精密制造（如半導體、手機部件）。
3.機器人視覺引導系統：為工業機器人裝上“眼睛”，實現精準定位、抓取、裝配（如汽車焊接、電子元件貼裝、物流分揀）。
4.光學字符識別與條碼閱讀器：高速讀取產品標簽、包裝上的OCR/OCV字符、一維/二維碼，實現產品追溯與信息管理。
5.顏色分選與識別設備：對產品（如農產品、塑料顆粒、藥品）進行精確的顏色識別與分類。
二、光學之困：濾光片解決的痛點
機器視覺的精準性高度依賴清晰、高對比度的圖像?，F實環境中的光學挑戰包括：
環境光干擾：車間燈光、窗戶自然光等雜散光降低目標特征對比度。
強反射與眩光：金屬、玻璃、塑料等光滑表面反射光源或環境光，形成過曝區域，掩蓋細節。
背景噪聲：非目標區域的信息干擾目標特征的提取。
信號微弱：某些特征（如特定熒光標記、微弱色差）本身光信號不強。

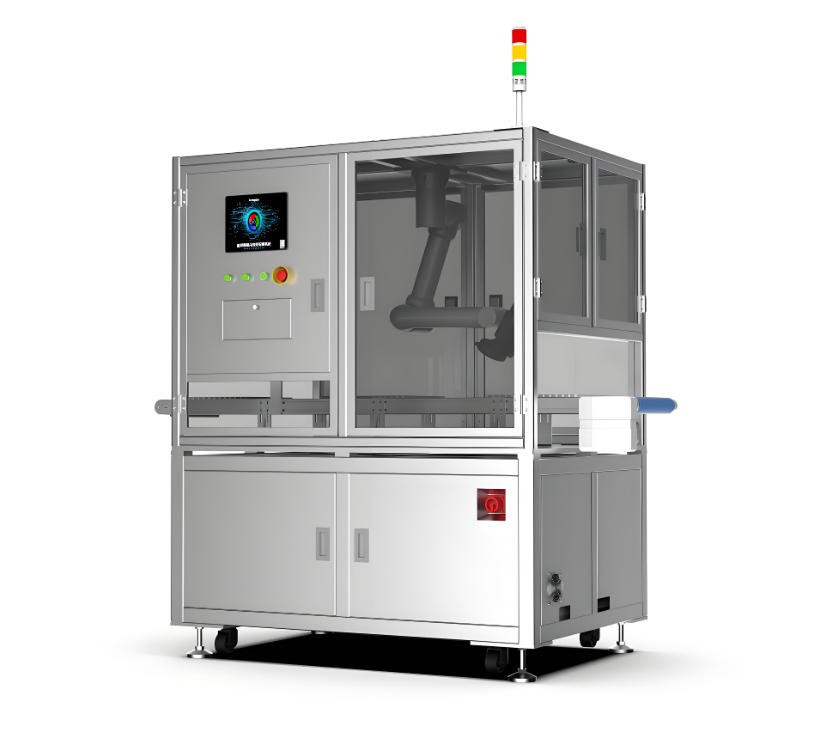

（鑄造件外觀缺陷檢測-圖源網絡(luò )，侵刪）
三、工業視覺設備原理及濾光片應用
外觀缺陷檢測機作為捕捉隱匿瑕疵的“顯微眼”，其光學原理采用高分辨率相機+均勻面光源（如環形LED、穹頂光），通過明場/暗場照明凸顯表面拓撲結構。
明場：光線直射表面，適合檢測顏色、印刷圖案。
暗場：光線低角度掠射，微小劃痕/凹陷產生散射亮斑。
干擾源：環境雜光、金屬/玻璃鏡面反射（過曝）、塑料表面漫反射（降低對比度）。
濾光片解決方案與參數：
| 場景 | 濾光片類型 | 核心參數規格 | 光路作用 |
| 金屬劃痕檢測 | 線偏振片(LPVIS) | 波長范圍：400-700n m消光比：>1000:1 透過率：>40%@550nm | 消除鏡面反射眩光，使劃痕因散射光顯現 |
| 玻璃瓶雜質檢測 | 窄帶通濾光片 | 中心波長：650nm（匹配紅光LED） 帶寬：10nmFWHM 峰值透過率：>90% 截止深度：OD6（帶外） | 抑制環境光，僅透過LED激發雜質散射信號，提升信噪比 |
| 透明薄膜印刷檢測 | 紫外帶通濾光片 | 中心波長：365nm（UVLED） 帶寬：10nm 基材：熔融石英 截止深度：OD5@可見光 | 利用UV激發油墨熒光，濾除可見光干擾 |
（圖源網絡(luò )，侵刪）

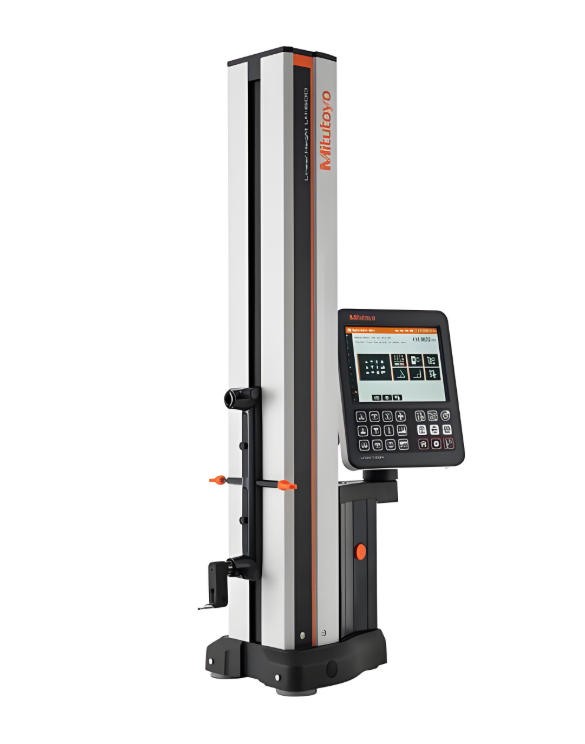

高精度尺寸測量?jì)x作為微米級尺度的“標定者”，其光學原理基于遠心鏡頭消除透視畸變，結合結構光（激光/條紋投影）或高對比度背光，通過邊緣銳度算法實現亞像素級尺寸計算。
干擾源：環境光波動、高溫工件紅外輻射（導致圖像模糊）、反光表面光暈。
濾光片解決方案與參數：
| 場景 | 濾光片類型 | 核心參數規格 | 光路作用 |
| 金屬零件尺寸測量 | 短波通濾光片 | 截止波長：650nm 長波截止深度：OD4@700-1100nm 基材：BK7光學玻璃 | 阻斷工件發熱產生的紅外噪聲，確保邊緣清晰度 |
| 硅晶圓線寬測量 | 近紅外帶通濾光片 | 中心波長：850nm 帶寬：40nm 透過率：>92% 截止深度：OD5@可見光 | 硅在NIR波段半透明，可穿透表面氧化層測量底層結構 |
| 高溫工件在線測量 | 中性密度+帶通組合 | ND濾光片：OD1.0（衰減90%光強） 帶通：中心波長532nm（綠光激光） 帶寬：3nm | 低熱輻射強度，精準提取激光條紋中心線 |

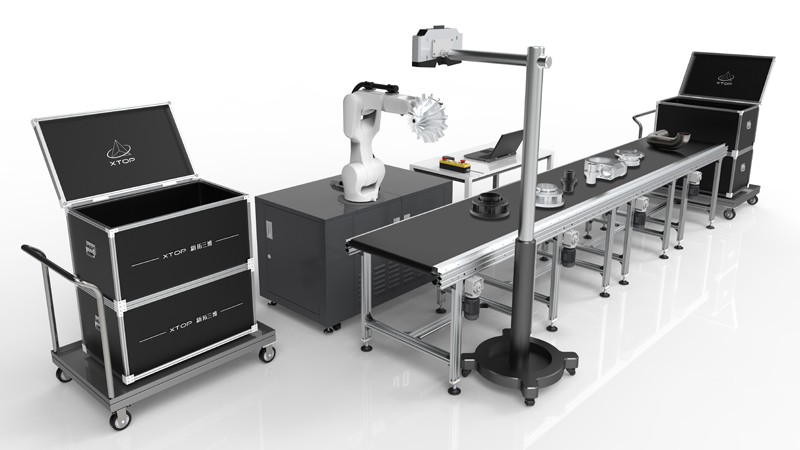

（智能視覺引導抓取-圖源網絡(luò )，侵刪）
機器人視覺引導系統可以說是機械臂的“空間感知神經”，其光學原理一般采用雙目立體視覺或ToF（飛行時間）相機，通過特征點匹配或相位差計算物體3D坐標。
干擾源：環境光淹沒主動光源信號、多機器人系統間光源串擾、金屬反光干擾特征點識別。
濾光片解決方案與參數：
| 場景 | 濾光片類型 | 核心參數規格 | 光路作用 |
| 焊接機器人焊縫跟蹤 | 940nm窄帶通濾光片 | 中心波長：940nm（匹配VCSEL激光） 帶寬：15nm 峰值透過率：>90% 截止深度：OD6@可見光 | 僅透過主動投射的結構光，徹底屏蔽電弧強光 |
| 物流分揀多機協同 | 可調諧帶通濾光片 | 中心波長可切換：780nm/850nm/905nm帶寬：20n m切換時間：<50ms | 為不同機器人分配獨立波段，避免光源交叉干擾 |
| 反光零件抓取定位 | 偏振濾光片陣列 | 消光比：>300:1 四向偏振角：0°,45°,90°,135° 集成于相機傳感器前 | 多角度抑制反光，確保特征點穩定提取 |
（圖源網絡(luò )，侵刪）

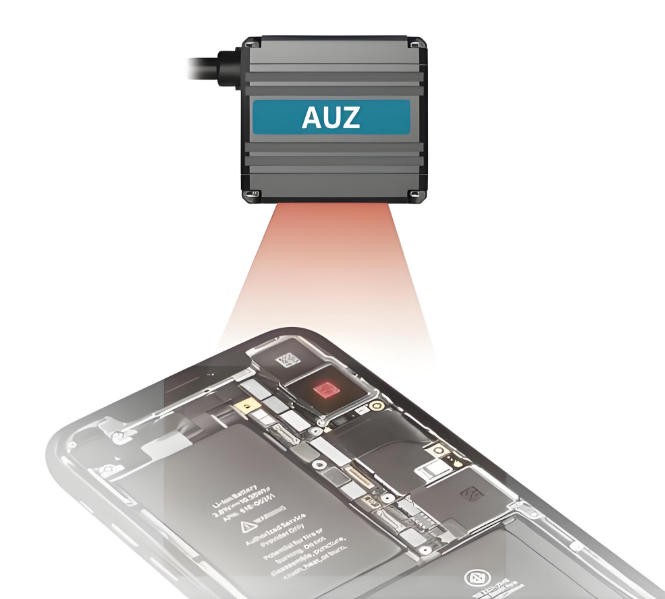

光學字符識別與條碼閱讀器作為流水線的“信息解碼器”，其光學原理一般使用定向照明（如低角度線性光）增強字符邊緣對比度，配合高幀率全局快門相機捕捉運動目標。
主要干擾源：包裝膜反光掩蓋字符、油墨擴散導致邊緣模糊、高速運動拖影。
濾光片解決方案與參數：
| 場景 | 濾光片類型 | 核心參數規格 | 光路作用 |
| 金屬罐體激光打碼讀取 | 紅色窄帶通濾光片 | 中心波長：650nm 帶寬：10nm 透過率：>95% 基材：鍍耐刮擦鍍膜 | 匹配紅光激光器，抑制金屬反光與環境白光 |
| 透明包裝袋條碼識別 | 近紅外長波通濾光片 | 截止波長：750nm 短波截止深度：OD5@400-700nm 透過率：>85%@800nm | 穿透透明薄膜，直接讀取內層條碼 |
| 高速物流分揀 | 紫外激發熒光濾光片 | 激發波段：365nmBPF（帶通） 發射波段：450nmLP（長通） 過渡區陡度：<5% | 讀取UV隱形碼，可見光下完全不可見，杜絕仿冒 |
（圖源網絡(luò )，侵刪）

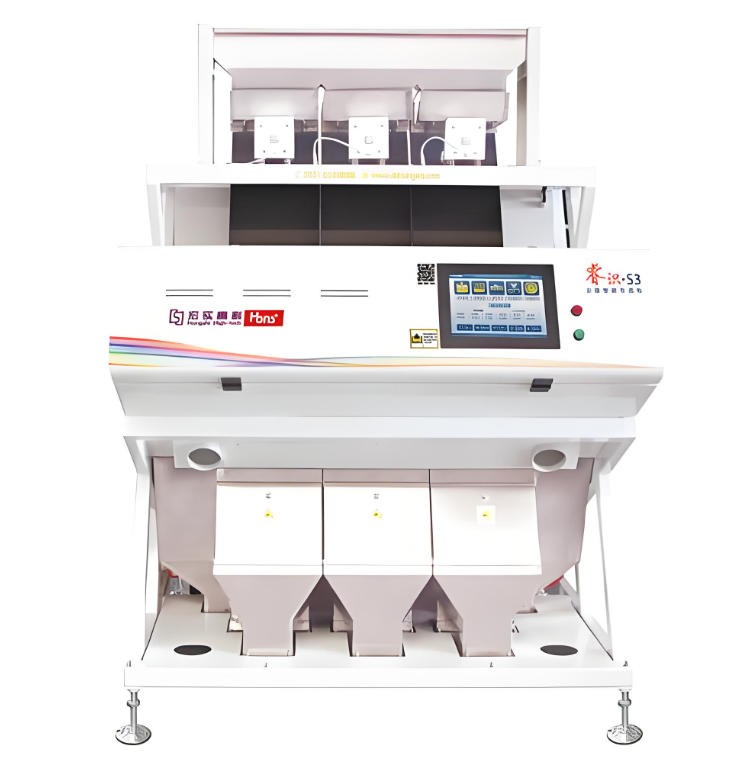

顏色分選與識別設備可謂是毫秒級的“色彩審判官”，其光學原理是采用多通道光譜成像（如RGB+IR相機），在標準D65光源下比對物體反射光譜與預設色域。
主要干擾源：環境色溫漂移、同色異譜現象（不同材質顏色相同但光譜不同）、高速運動色差。
濾光片解決方案與參數：
| 場景 | 濾光片類型 | 核心參數規格 | 光路作用 |
| 塑料顆粒顏色分選 | 多波段濾光片輪 | 通道數：6通道（含RGB/IR） 中心波長±2nm精度 帶寬：15-30nm 透過率：>90% | 精確分離光譜通道，識別細微色差與材質差異 |
| 藥品膠囊色差檢測 | 雙波段二向色鏡 | 反射波段：400-500nm（藍綠）<br>透射波段：600-700nm（紅）<br>過渡區：<1% | 單次曝光同步獲取雙通道光譜，避免運動偽影 |
| 茶葉等級分類 | 近紅外高透濾光片 | 波長范圍：900-1700nm 平均透過率：>95% 基材：氟化鈣（CaF?） | 穿透表層分析內部成分，實現基于化學光譜的智能分級 |
為什么參數如此關鍵？——濾光片的硬核價值
1.窄帶通帶寬（FWHM）：帶寬±1nm變化可使信噪比波動30%以上（如玻璃瓶檢測中10nm與12nm帶寬對比度差異顯著）。
2.截止深度（OD值）：OD4（0.01%透過率）為工業基準，OD6（0.0001%）用于激光環境（如焊接機器人）。
3.偏振消光比：消光比100:1可消除80%反光，1000:1適用于高光潔度表面（如手機屏檢測）。
4.基材選擇：紫外用熔融石英（透紫外）、高溫用硼硅玻璃（低膨脹）、IR用氟化鈣（寬透射）。

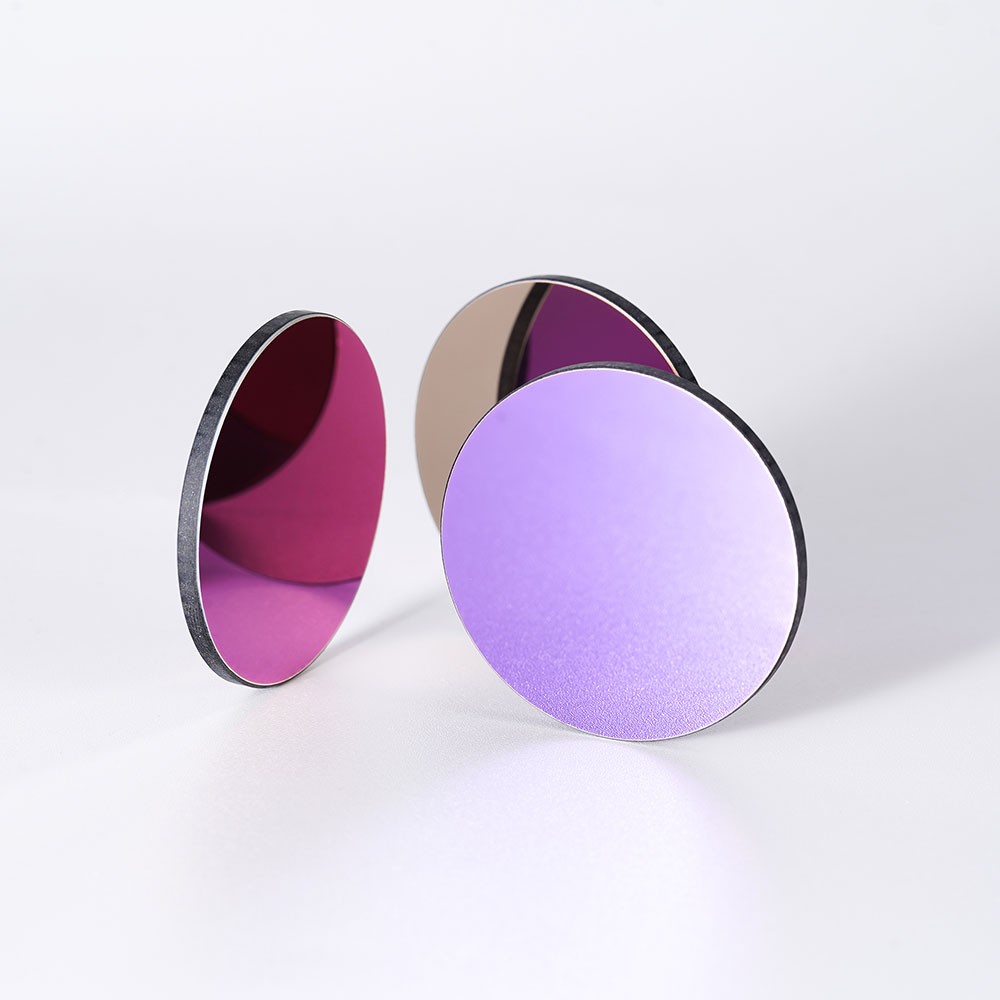

（窄帶激光濾光片-激埃特原創(chuàng )）
參數化設計是工業濾光片的生命線
在工業視覺領域，濾光片絕非“通用配件”，而是根據光源波長、干擾頻譜、材料光學特性深度定制的光學武器。從金屬檢測的650±2nm偏振帶通，到藥品分選的六通道濾光輪，每一片濾光片都是物理參數與場景需求的精確映射。唯有掌握這些硬核參數邏輯，才能讓機器視覺在復雜工業戰場中“看得清、判得準、做得快”。
